Treppenraumzentrale TRZ

Informacje o produkcie

24 V DC Steuerzentrale für den elektromotorischen Rauchabzug und die tägliche Lüftung. Vorzugsweise zur Verwendung in Treppenräumen. In den Ausführungen als TRZ Plus 2A, TRZ Plus Comfort, TRZ Plus DG für Druckgasgeneratoren oder TRZ Plus Comfort LiSE CE für die Aufzugschachtentrauchung erhältlich.

Najważniejsze cechy produktu

Max. 2 A Stromabgabe
Inklusive der Funktion „tägliches Lüften“
Eine RWA-Gruppe (RG) und eine Lüftungsgruppe (LG)
Service-Port-Schnittstelle zur erweiterten Konfiguration über PC
Eingebaute Stromversorgung 230 V AC/24 V DC, Notstrom-Akkus und Ladeteil für 72 Stunden Betriebsbereitschaft bei Netzausfall
Erweiterbar durch optionale Zusatzmodule (bei TRZ Plus Comfort bereits integriert)
Optional als unterputzmontierbare Variante erhältlich

Informacje techniczne

General Information

Ausführung	TRZ Plus 2A	TRZ Plus Comfort	TRZ Plus DG	TRZ Plus Comfort LiSE CE
Netzversorgungsspannung	230 V AC/50 Hz, (±10 %), separat abgesichert
Systemspannung	27 V DC (Nenn)
Ausgangsspannung	27 V DC (Nenn)
Ausgangsstrom	Antriebe: 2 A bei ED 30 Haftmagnete: 0,7 A bei ED 100
RWA-Gruppen	1
Lüftungsgruppen	1	1	-	1
Maße (H x B x T)	220 x 146 x 84 mm
Schutzart	IP 30

Materiał

Kunststoffgehäuse für Aufputzmontage

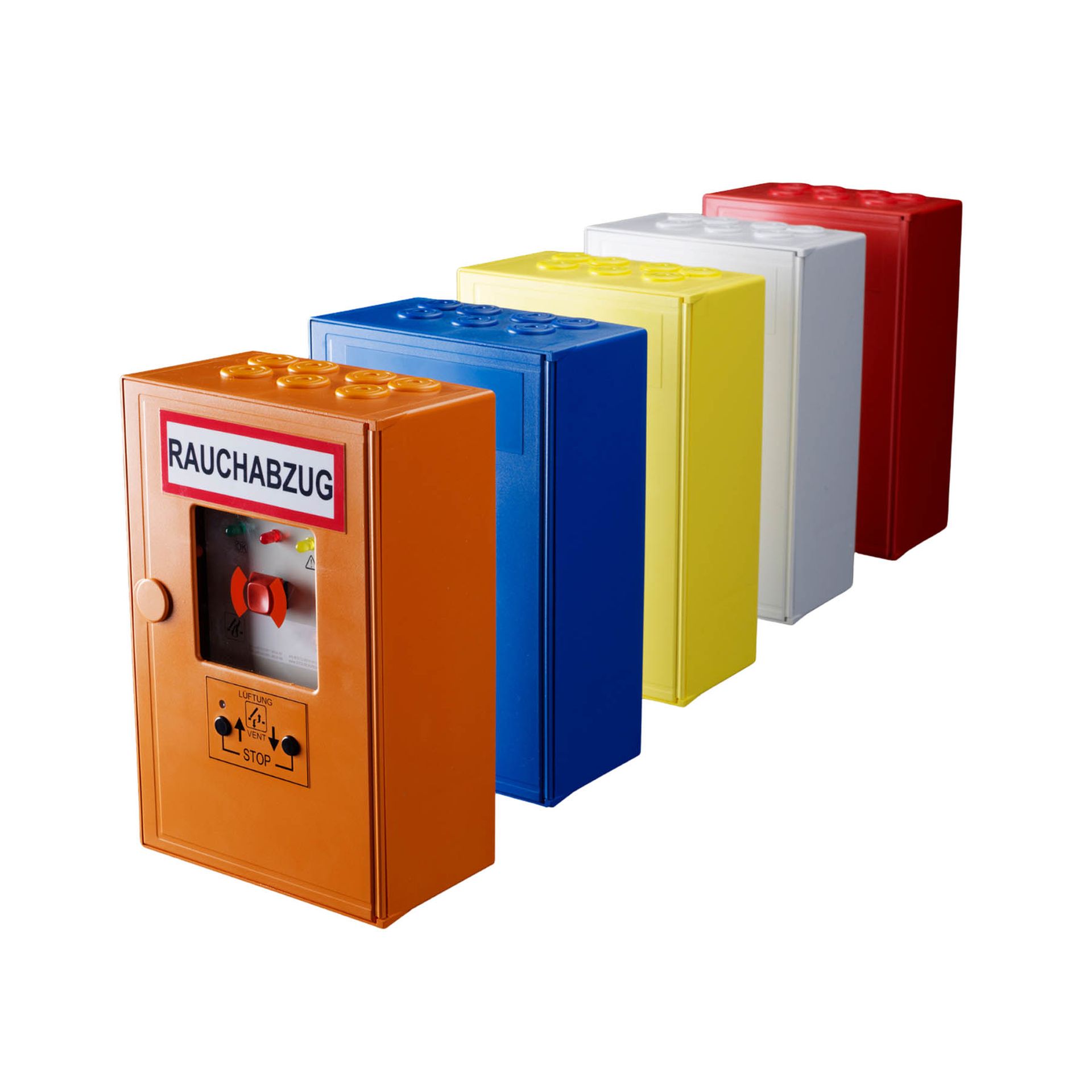

Farben:

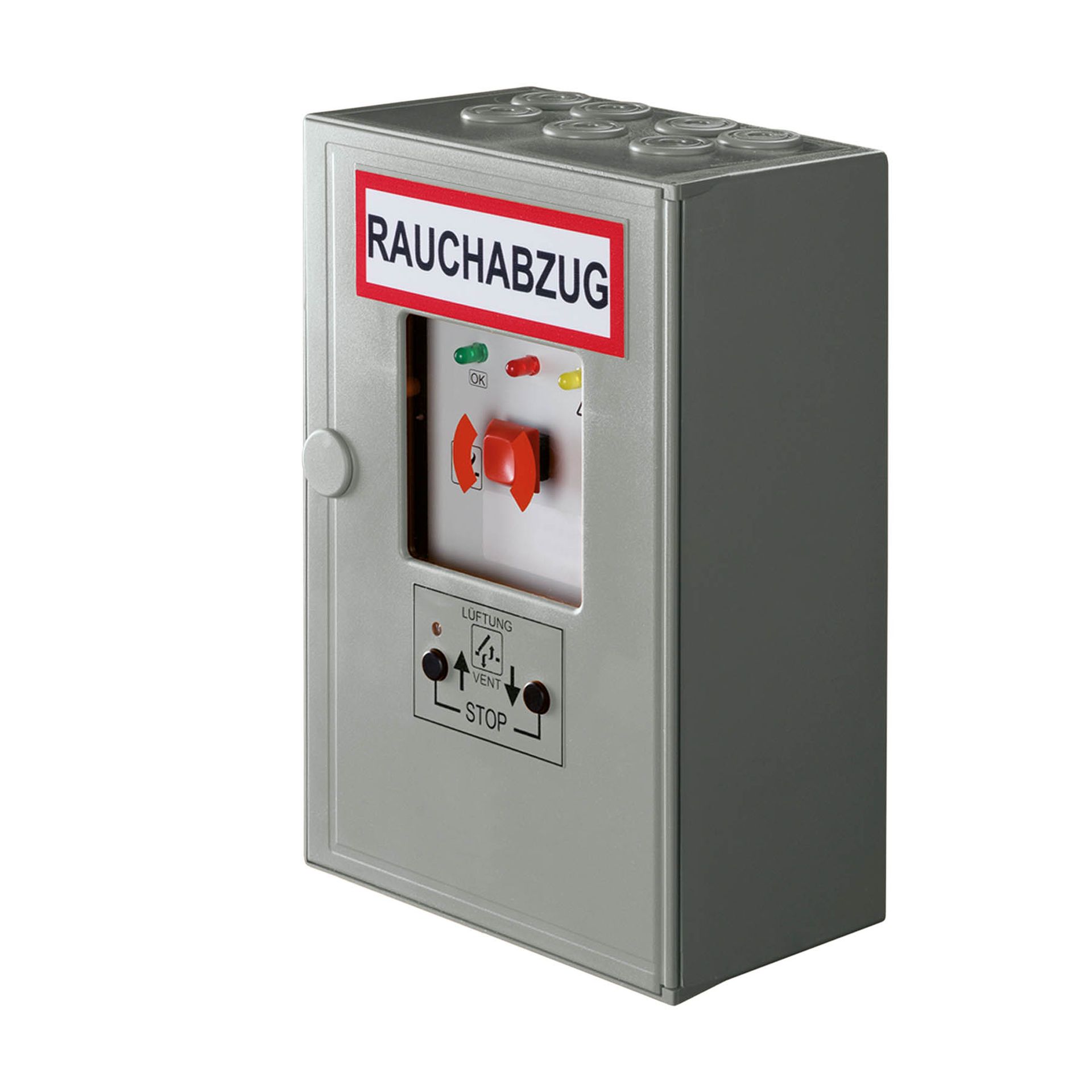

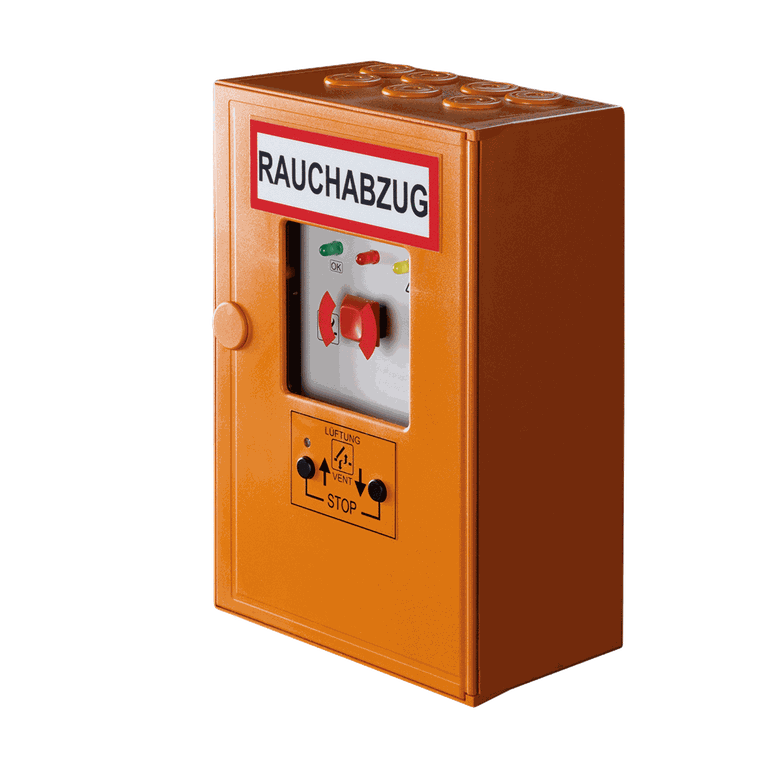

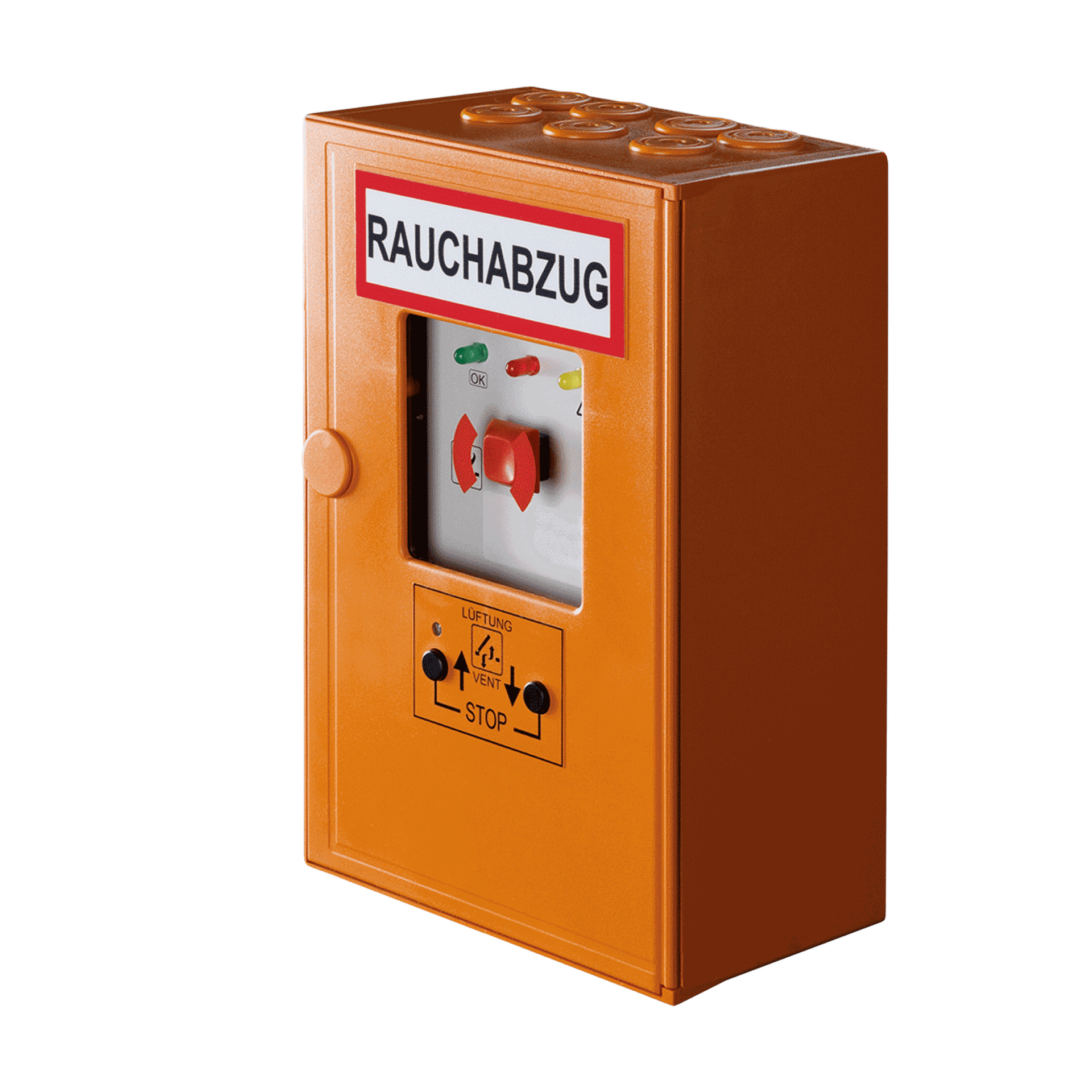

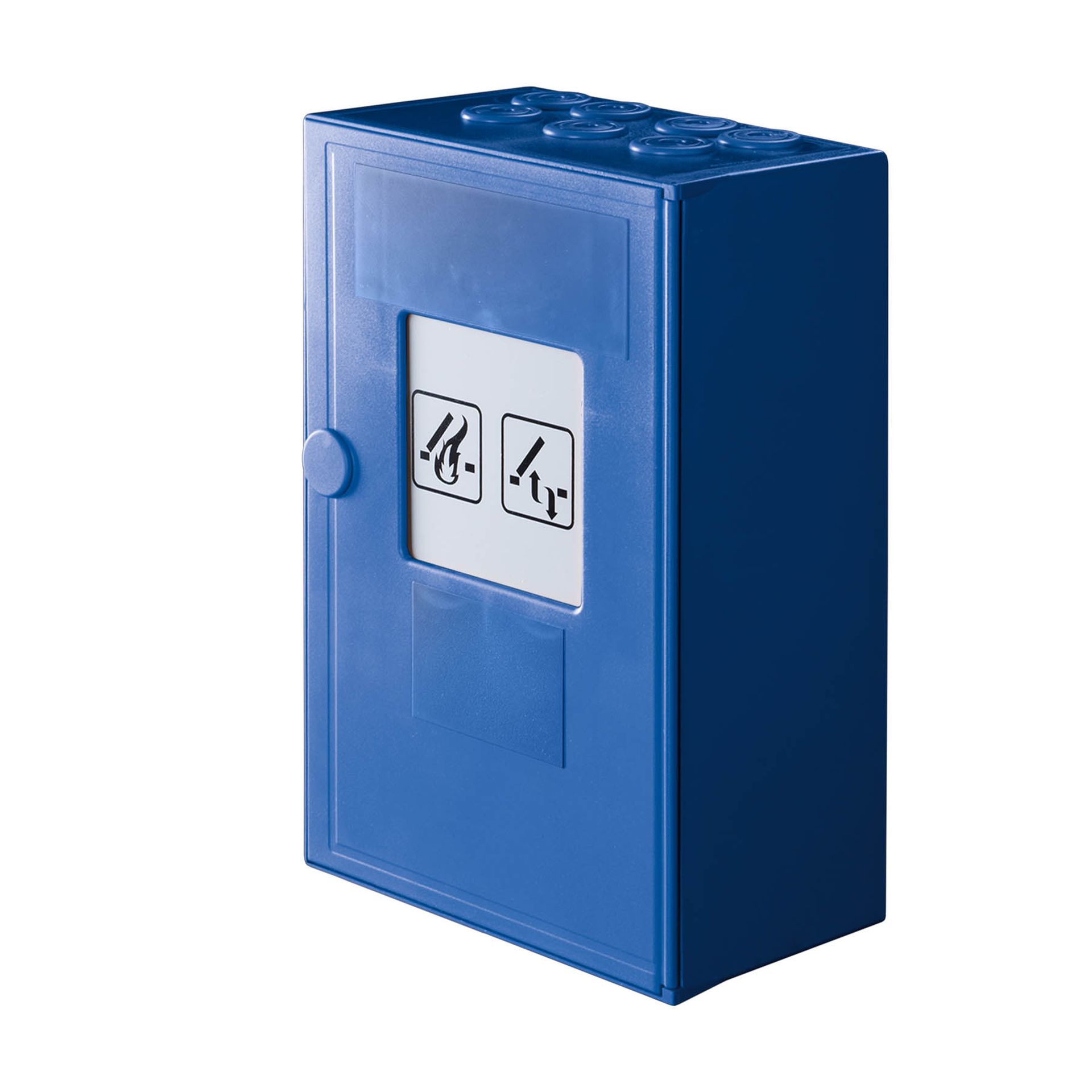

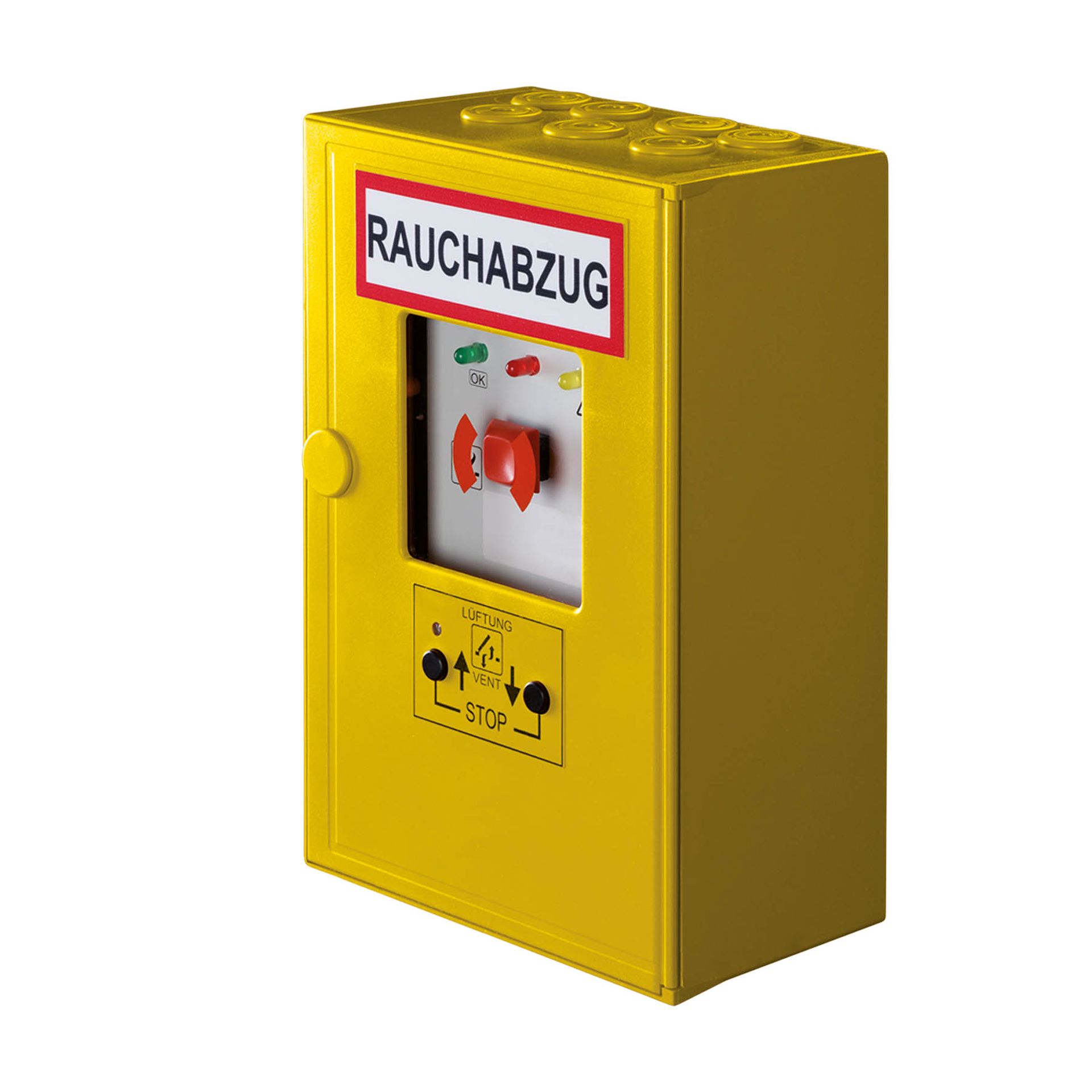

- TRZ Plus 2A und TRZ Plus Comfort: Blau (RAL 5005), Gelb (RAL 1018), Grau (RAL 7035), Orange (RAL 2011), Rot (RAL 3000)
- TRZ Plus DG: Gelb (RAL 1018), Grau (RAL 7035), Orange (RAL 2011), Rot (RAL 3000)
- TRZ Plus Comfort LiSE CE: Orange (RAL 2011)

Certification

TÜV-Baumuster-geprüft
Geprüft und zertifiziert nach EN 12101-10

Warianty produktu

TRZ Plus 2A
Basis-Ausstattung ohne Schnick-Schnack für Lüftung und Entrauchung. Erweiterbar durch optionale Zusatzmodule.
TRZ Plus Comfort
Mit integrierter RWA-Bedienstelle und Lüftungstaster. Weiterleitung der Meldungen "RWA ausgelöst" und "Störung" möglich.
TRZ Plus DG
Zum Anschluss von Druckgasgeneratoren. Für die pyrotechnische RWA.
TRZ Plus Comfort LiSE CE
Speziell für die Aufzugsschachtentrauchung - unter Einhaltung der EnEV. Mit integrierter RWA-Bedienstelle und Lüftungstaster. Steuert die Rauchabzugsöffnungen und regelt die Luftqualität im Aufzugsschacht sowie in der Fahrstuhlkabine. Bei Rauchdetektion wird zusätzlich eine Meldung an die Liftsteuerung übermittelt. Diese fährt den Aufzug automatisch zur nächsten in Fahrtrichtung liegenden Haltestelle und öffnet die Türen zum sicheren Ausstieg. Mit bauaufsichtlicher Zulassung (DIBt Zulassung Nr. Z-78.12-247).
