Normen | Entrauchung
DIN 18232 und DIN EN 12101 für Rauch- und Wärmeabzugsanlagen
Die Normenreihen DIN 18232 und DIN EN 12101 beschreiben Anforderungen an Rauch- und Wärmeabzugsanlagen sowie deren Systemkomponenten. Sie bilden die Grundlage für die Planung, Bemessung und Ausführung natürlicher und maschineller Entrauchungssysteme.

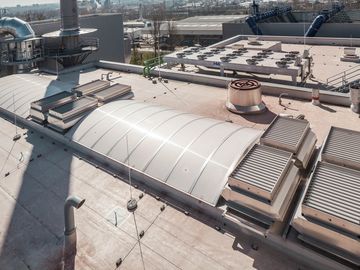

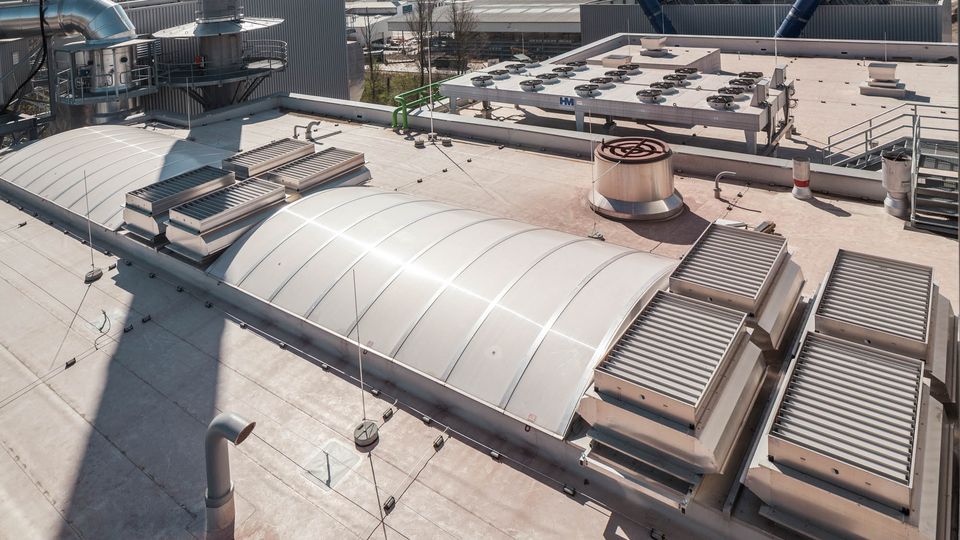

Normen für Rauch- und Wärmeabzugsanlagen
Rauch- und Wärmeabzugsanlagen (RWA) sind ein wesentlicher Bestandteil des vorbeugenden Brandschutzes. Damit sie ihre Funktion im Brandfall zuverlässig erfüllen, müssen Planung, Bemessung und Ausführung nach anerkannten technischen Regeln erfolgen.
Die Normenreihen DIN 18232 und DIN EN 12101 definieren Anforderungen an natürliche und maschinelle Rauchabzugsanlagen sowie an deren Systemkomponenten. Dazu gehören unter anderem Rauch- und Wärmeabzugsgeräte, Zuluftöffnungen, Rauchschürzen, Steuerungen und Energieversorgungen. Darüber hinaus enthalten die Regelwerke Vorgaben und Berechnungsmethoden für die Projektierung qualifizierter Rauch- und Wärmeabzugsanlagen.
DIN 18232 und DIN EN 12101 im Überblick
Die DIN 18232 beschreibt nationale Anforderungen an die Planung, Bemessung und Ausführung von Rauch- und Wärmeabzugsanlagen.
Die DIN EN 12101 legt europaweit Anforderungen an Systemkomponenten sowie deren Prüfverfahren fest und enthält darüber hinaus Berechnungs- und Planungshilfen für Entrauchungsanla
Normenreihe DIN 18232
Die DIN 18232 beschreibt nationale Anforderungen an Rauch- und Wärmeabzugsanlagen und deren Projektierung. Innerhalb der Normenreihe werden unter anderem Begriffe, Bemessungsverfahren sowie Anforderungen an natürliche und maschinelle Rauchabzugsanlagen definiert.
Zu den behandelten Themen gehören unter anderem:
- Begriffe und Grundlagen
- Natürliche Rauchabzugsanlagen (NRA)
- Maschinelle Rauchabzugsanlagen (MRA)
- Wärmeabzüge
- Öffneraggregate
- Anforderungen an natürliche Rauch- und Wärmeabzugsgeräte
Die einzelnen Normteile bilden die Grundlage für die Planung und Bemessung projektspezifischer Entrauchungskonzepte.
Normenreihe DIN EN 12101
Die europäische Normenreihe DIN EN 12101 beschreibt Anforderungen an Komponenten von Rauch- und Wärmeabzugsanlagen sowie deren Prüfverfahren.
Sie umfasst unter anderem Vorgaben für:
- Rauchschürzen
- Natürliche Rauch- und Wärmeabzugsgeräte
- Maschinelle Rauchabzugsgeräte
- Differenzdrucksysteme
- Entrauchungskanäle
- Entrauchungsklappen
- Energieversorgung
Darüber hinaus enthält die Normenreihe technische Empfehlungen und Berechnungsverfahren für Rauch- und Wärmefreihaltungssystem
Projektierung von Rauch- und Wärmeabzugsanlagen
Die Auslegung einer qualifizierten Rauch- und Wärmeabzugsanlage erfolgt grundsätzlich objektspezifisch. Unabhängig davon, ob eine natürliche oder maschinelle Lösung eingesetzt wird, müssen zunächst Schutzziele und Projektierungsparameter definiert werden.
Zu den wesentlichen Einflussgrößen gehören unter anderem:
- Gebäudegeometrie
- Nutzung des Gebäudes
- Brand- und Rauchabschnitte
- Brandlasten
- gewünschte raucharme Bereiche
- zulässige Rauchschichttemperaturen
Auf Basis dieser Randbedingungen können die erforderlichen Rauchabzugsflächen oder Volumenströme nach den vorgesehenen Berechnungsmethoden ermittelt werden.

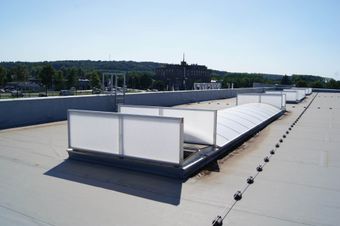

Planung natürlicher Rauchabzugsanlagen nach DIN 18232-2
Die DIN 18232-2 beschreibt eine Berechnungsmethode für natürliche Rauchabzugsanlagen in eingeschossigen Gebäuden sowie im obersten Geschoss mehrgeschossiger Gebäude.
Im Rahmen der Projektierung werden unter anderem folgende Punkte festgelegt:
- Größe der Rauchabschnitte
- erforderliche Rauchschürzen
- Brandszenario
- Bemessungsgruppe
- Höhe der raucharmen Schicht
- notwendige Rauchabzugsflächen
- erforderliche Zuluftflächen
Alle Berechnungen erfolgen projektspezifisch unter Berücksichtigung der jeweiligen Gebäudenutzung und Geometrie.
Berechnung von Rauchabzugs- und Zuluftflächen
Nach Festlegung der Projektierungsparameter werden die erforderlichen Rauchabzugs- und Zuluftflächen bestimmt.
Dabei werden unter anderem die Größe der Rauchabschnitte, die Bemessungsgruppe sowie die Höhe der raucharmen Schicht berücksichtigt. Ebenso müssen ausreichende Zuluftflächen vorgesehen werden, damit die Entrauchung im Brandfall wirksam funktioniert.
Die konkrete Dimensionierung erfolgt entsprechend den in den jeweiligen Regelwerken beschriebenen Berechnungsverfahren
FAQ
Was regelt die DIN 18232?
Headline in Accordion Block Header region
Die DIN 18232 beschreibt nationale Anforderungen an Planung, Bemessung und Ausführung von Rauch- und Wärmeabzugsanlagen sowie deren Systemkomponenten
Welche Inhalte umfasst die DIN EN 12101?
Die DIN EN 12101 legt Anforderungen an Komponenten von Rauch- und Wärmeabzugsanlagen fest und beschreibt deren Prüfverfahren sowie ergänzende Berechnungsmethoden.
Was ist der Unterschied zwischen NRA und MRA?

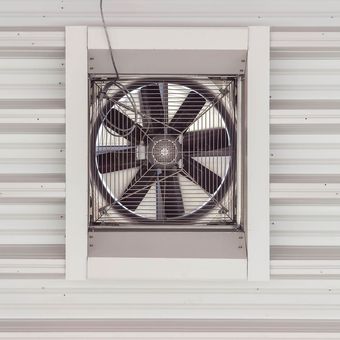

Natürliche Rauchabzugsanlagen nutzen den thermischen Auftrieb von Rauchgasen. Maschinelle Rauchabzugsanlagen führen Rauch mithilfe von Ventilatoren aus dem Gebäude ab.
Welche Faktoren beeinflussen die Auslegung einer RWA-Anlage?
Entscheidend sind unter anderem Gebäudenutzung, Geometrie, Brandabschnitte, Brandlasten sowie die angestrebte raucharme Schicht.
Warum erfolgt die Berechnung projektspezifisch?
Jedes Gebäude weist unterschiedliche Nutzungen und bauliche Voraussetzungen auf. Deshalb werden Rauchabzugsflächen oder Volumenströme individuell nach den jeweiligen Projektparametern bestimmt.
