Einsatzbereich | Brandschutz für Industriehallen
RWA-Anlagen für industrielle Gebäude
Produktions- und Lagerhallen stellen aufgrund großer Raumvolumen, hoher Brandlasten und technischer Prozesse besondere Anforderungen an den Brandschutz. RWA-Anlagen leiten Rauch und Wärme kontrolliert ab und unterstützen Eigenrettung, Feuerwehr und Sachwertschutz.
Rauch- und Wärmeabzug für Produktions- und Lagerhallen

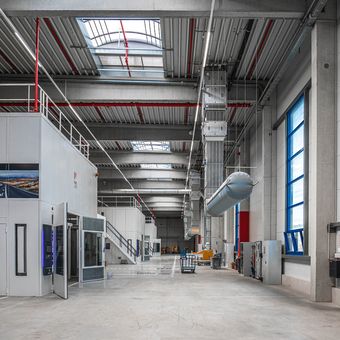

Industriegebäude unterscheiden sich deutlich von Büro- oder Wohnbauten. Große Hallenvolumen, weit gespannte Tragwerke, Produktionsanlagen, Regalsysteme und wechselnde Brandlasten beeinflussen den möglichen Brandverlauf und die Ausbreitung von Rauch.
Im Brandfall steigt erhitzter Rauch zunächst in den oberen Hallenbereich. Ohne definierte Abströmwege kann er sich unter dem Dach ausbreiten, an Bauteilen abkühlen und in tiefer liegende Zonen absinken. Sichtverhältnisse und Orientierung können sich dadurch schnell verschlechtern.
Eine Rauch- und Wärmeabzugsanlage schafft kontrollierte Wege für die Ableitung von Brandrauch und thermischer Energie. Abhängig vom Brandschutzkonzept erfolgt dies natürlich über Dach- oder Fassadenöffnungen oder maschinell mithilfe von Brandgasventilatoren.
Die Anlage ist stets Teil eines umfassenden Brandschutzsystems. Fluchtwege, Brandabschnitte, Feuerwiderstand, Brandmeldeanlage, Löschtechnik, Produktionsprozesse und betriebliche Abläufe müssen mit der Entrauchung abgestimmt werden.
Ziel ist nicht eine vollständig rauchfreie Halle. Die RWA soll vielmehr die Rauchausbreitung begrenzen, günstigere Bedingungen unterhalb der Rauchschicht unterstützen und den Zeitraum verlängern, in dem Evakuierung und Löschmaßnahmen möglich sind.
Mehr Zeit zur Eigenrettung
RWA unterstützt nutzbare Fluchtwege
Rauch ist in Industriegebäuden häufig die größte unmittelbare Gefahr für anwesende Personen. Er reduziert die Sicht, erschwert die Orientierung und kann Fluchtwege thermisch belasten.
Eine abgestimmte RWA-Anlage führt Brandrauch aus den vorgesehenen Rauchabschnitten ab. Dadurch kann sich unterhalb der Rauchschicht zeitweise ein besser nutzbarer Bereich ausbilden.
Die tatsächliche Wirkung hängt von Hallengeometrie, Brandlast, Zuluft, Anlagenleistung und weiteren Brandschutzmaßnahmen ab. Die RWA ergänzt Fluchtwege, Sicherheitsbeleuchtung und Alarmierung, ersetzt diese Einrichtungen jedoch nicht.
Schutzziele von RWA-Anlagen in Industriegebäuden
Eine RWA-Anlage kann mehrere Schutzziele gleichzeitig unterstützen. Welche Ziele im konkreten Projekt maßgeblich sind, wird im Brandschutzkonzept festgelegt.
Personenschutz: Die Begrenzung der Rauchschicht kann die Bedingungen für Eigenrettung und Fremdrettung verbessern. Fluchtwegkennzeichnungen und Ausgänge bleiben dadurch unter geeigneten Bedingungen länger erkennbar.
Unterstützung der Feuerwehr: Kontrollierte Rauchströmungen und reduzierte thermische Belastungen können den Zugang zum Brandbereich und die Lokalisierung des Brandherds erleichtern.
Sachwertschutz: Die Ableitung von Rauch und Wärme kann die Beaufschlagung von Maschinen, Waren und Gebäudetechnik begrenzen. Eine vollständige Vermeidung von Rauchschäden lässt sich daraus nicht ableiten.
Schutz des Tragwerks: Die Abfuhr heißer Brandgase kann die Temperaturbeanspruchung von Dach- und Tragwerksbauteilen reduzieren. Der erforderliche bauliche Feuerwiderstand bleibt davon unberührt.
Unterstützung angrenzender Bereiche: Rauchabschnitte und abgestimmte Abzugswege können die Rauchübertragung in benachbarte Hallenteile begrenzen. Brandabschnitte und feuerwiderstandsfähige Abschlüsse bleiben eigenständige Schutzmaßnahmen.
Feuerwehr im Einsatz
Kontrollierte Rauchströmung verbessert die Orientierung
Dichter Rauch erschwert die Erkundung und den Löschangriff. Rauch- und Wärmeabzugsanlagen können die Sichtbedingungen verbessern und den Brandrauch zu definierten Austrittsbereichen führen.
Dadurch lässt sich der Brandherd unter geeigneten Bedingungen schneller lokalisieren. Gleichzeitig kann die thermische Belastung in den Zugangs- und Einsatzbereichen reduziert werden.
Die Wirkung hängt von der korrekten Auslösung, ausreichender Zuluft und dem Zusammenspiel mit Türen, Toren, Rauchschürzen und weiteren Brandschutzkomponenten ab.
So funktioniert eine Rauch- und Wärmeabzugsanlage
Eine RWA-Anlage besteht nicht nur aus einzelnen Dach- oder Fassadengeräten. Ihre Funktion ergibt sich aus dem abgestimmten Zusammenspiel von Rauchabzug, Zuluft, Rauchabschnittsbildung und Steuerung.

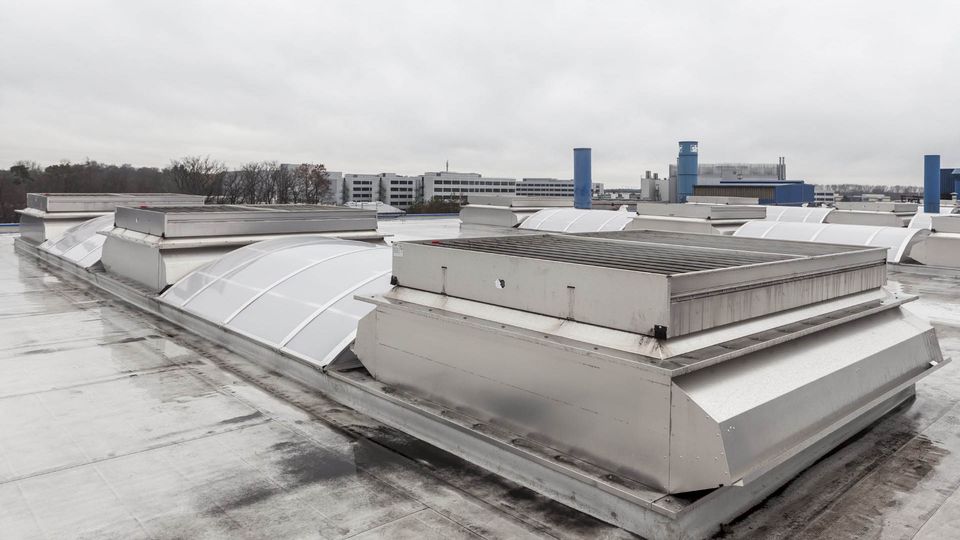

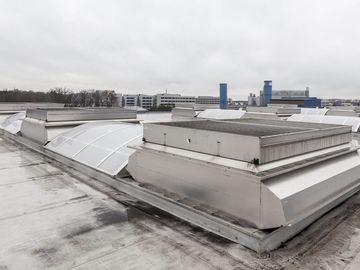

Bei einer natürlichen Rauch- und Wärmeabzugsanlage öffnen Geräte im Dach oder im oberen Fassadenbereich. Heiße Rauchgase strömen aufgrund ihres thermischen Auftriebs nach außen. Damit dieser Abstrom funktioniert, muss im unteren Gebäudebereich ausreichend Zuluft nachgeführt werden.
Maschinelle Anlagen setzen Brandgasventilatoren ein. Sie fördern Rauch mit einer definierten mechanischen Leistung aus dem Gebäude. Auch hier sind geeignete Nachströmöffnungen erforderlich.
Rauchschürzen unterteilen große Hallenbereiche in Rauchabschnitte. Sie begrenzen die horizontale Ausbreitung der Rauchschicht und führen die Rauchgase zu den vorgesehenen Abzugsgeräten. Sie schützen jedoch nicht vor einem Brandüberschlag im Sinne eines feuerwiderstandsfähigen Abschlusses.
Die Brandfallsteuerung koordiniert die beteiligten Komponenten. Sie öffnet Abzugs- und Zuluftgeräte, aktiviert Ventilatoren und bringt gegebenenfalls Türen, Tore oder weitere Fassadenelemente in ihre vorgesehene Sicherheitsposition.
Nur wenn alle Komponenten aufeinander abgestimmt sind, entsteht ein funktionsfähiges RWA-System.

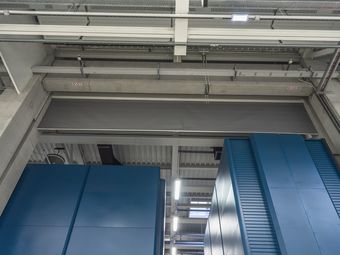

Rauchabschnitte begrenzen die horizontale Rauchausbreitung
Große Industriehallen weisen häufig nur wenige bauliche Unterteilungen auf. Brandrauch könnte sich deshalb ungehindert über weite Dachbereiche verteilen. Rauchschürzen können diese Ausbreitung im oberen Hallenraum begrenzen.
Die festen oder automatisch abrollenden Barrieren reichen von der Decke bis zu einer festgelegten Absenkhöhe. Im Brandfall bilden sie definierte Rauchabschnitte, in denen sich die Rauchschicht sammelt und zu den zugeordneten Abzugsgeräten geführt wird.
Die Positionierung der Rauchschürzen muss auf Hallengeometrie, Dachneigung, Trägerlagen, Einbauten und mögliche Brandorte abgestimmt werden. Auch technische Installationen unter der Decke können die Rauchströmung beeinflussen.
Automatische Rauchschürzen bleiben im Normalbetrieb aufgerollt und fahren erst bei einer Auslösung in ihre Arbeitsposition. Dadurch lassen sich offene Verkehrs-, Produktions- und Kranbereiche erhalten.
Rauchschürzen begrenzen Rauch, ersetzen aber keine Brandwand. Soll zusätzlich der Durchtritt von Flammen oder Feuer verhindert werden, sind dafür entsprechend klassifizierte bauliche oder textile Feuerschutzabschlüsse erforderlich.
Die Rauchabschnittsbildung muss daher immer gemeinsam mit dem baulichen Brandschutz und dem Entrauchungskonzept betrachtet werden.
Brandschutz für Industrie
RWA-Systeme mit Colt planen
Colt entwickelt Rauch- und Wärmeabzugssysteme für Produktionshallen, Lagergebäude und industrielle Prozessbereiche. Natürlicher und maschineller Rauchabzug, Zuluft, Rauchschürzen und Steuerung werden auf Gebäude, Nutzung und Brandschutzkonzept abgestimmt.
FAQ
Welche Aufgaben übernimmt eine RWA-Anlage in einem Industriegebäude?
Eine RWA-Anlage leitet Rauch und Wärme kontrolliert aus dem Gebäude ab. Sie kann die Verrauchung von Flucht- und Rettungswegen begrenzen, die Bedingungen für die Feuerwehr verbessern und die thermische Belastung von Bauteilen und Sachwerten reduzieren. Die konkreten Schutzziele werden im Brandschutzkonzept festgelegt. Eine RWA-Anlage ersetzt weder Brandabschnitte noch baulichen Feuerwiderstand oder sichere Fluchtwege.
Wie funktioniert eine natürliche RWA-Anlage in einer Produktionshalle?
Heiße Rauchgase steigen durch thermischen Auftrieb unter das Hallendach. Dort öffnen natürliche Rauchabzugsgeräte und schaffen definierte Austrittsflächen. Gleichzeitig strömt über tiefer angeordnete Öffnungen Zuluft nach. Die Wirksamkeit hängt von Größe und Lage der Öffnungen, der Hallengeometrie, möglichen Rauchabschnitten und den äußeren Bedingungen ab.
Wann wird eine maschinelle Rauchabzugsanlage eingesetzt?
Eine maschinelle Anlage kommt infrage, wenn natürliche Abströmwege nicht ausreichen oder definierte Luftmengen und Strömungsrichtungen erforderlich sind. Brandgasventilatoren fördern den Rauch kontrolliert aus dem Gebäude. Auch bei maschinellen Systemen müssen Zuluft, Druckverhältnisse, Steuerung und Rauchabschnittsbildung berücksichtigt werden.
Welche Funktion haben Rauchschürzen in Industriehallen?
Rauchschürzen begrenzen die horizontale Ausbreitung der Rauchschicht unter dem Dach. Sie unterteilen große Hallen in definierte Rauchabschnitte und unterstützen die Führung des Rauchs zu den vorgesehenen Abzugsgeräten. Rauchschürzen sind keine Brandwände und verhindern nicht automatisch den Durchtritt von Flammen. Für diese Aufgabe sind gesonderte Feuerschutzabschlüsse erforderlich.
